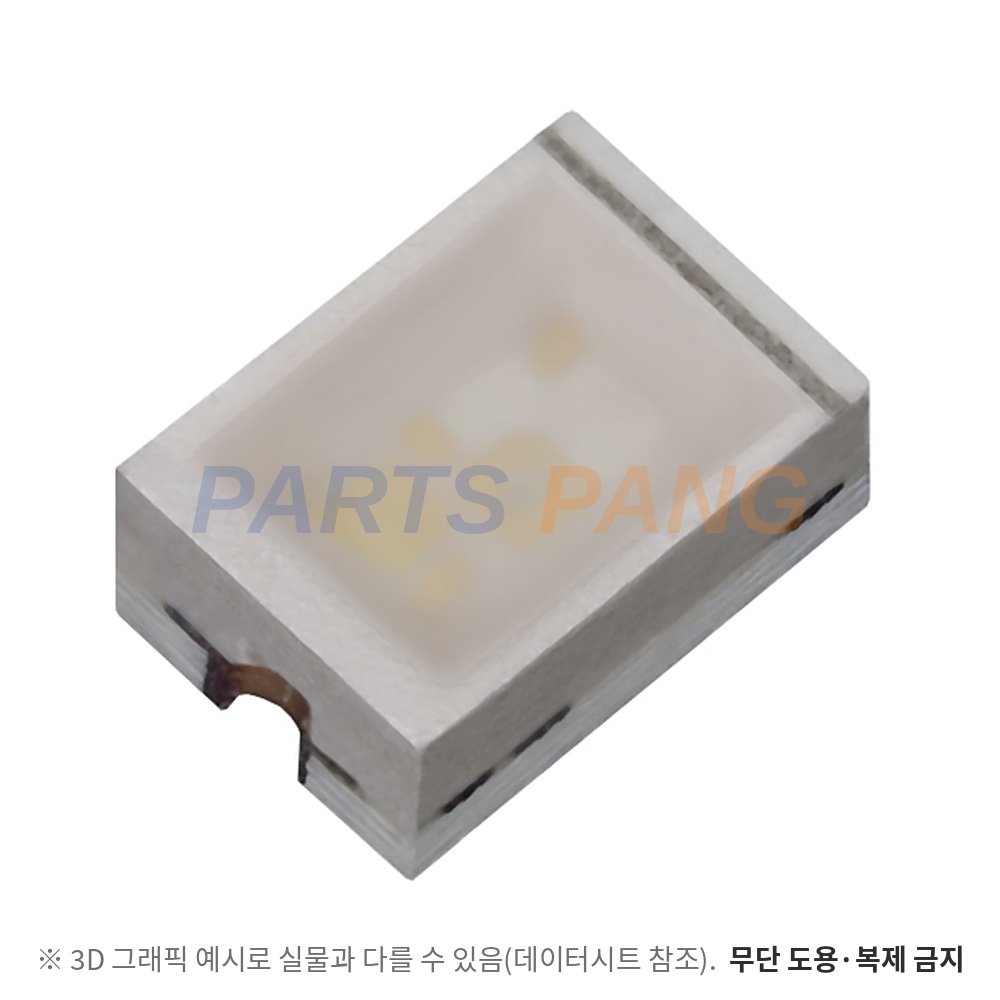

SML-010MTT86 은 ROHM 의 3.0mm × 2.0mm 반사판형 황록색 칩 LED 입니다. 칩 둘레에 반사판을 둔 단색 탑뷰 구조이며 칩은 GaP · 수지는 투명 무색입니다. IF 20mA 에서 발광강도 표준 25mcd · 순방향 전압 표준 2.2V 이고 시야각은 120° 입니다. 스위치 백라이트와 표시등 용도로 안내합니다.

주파장(λd)

데이터시트에 규정 없음

피크 파장 λp 만 IF 20mA 에서 570nm (Typ) 로 규정된다 · 주파장 곡선은 참고 그래프로만 실려 있다

색온도 CCT

해당 없음

단색 LED 라 색온도 규격이 없고 색은 파장으로 규정된다

발광강도

최소 5.6mcd · 표준 25mcd

IF 20mA 기준이고 최대는 45mcd 다 · 광도 순위는 L 5.6 ~ 11 · M 9.0 ~ 18 · N 14 ~ 28 · P 22 ~ 45mcd 로 나뉜다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준이고 최대 2.8V 다 · 역방향 전류는 VR 4V 에서 최대 100µA 다

순방향전류

25mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/5 · 펄스 폭 1ms 조건에서 60mA 다

시야각(2θ½)

120°

X-Y 방향과 X'-Y' 방향 모두 120° 로 규정된다

칩 재질

GaP

기판은 유리 에폭시 · 다이 본드는 Ag 페이스트 · 본딩 와이어는 금이다

렌즈

투명 무색

봉지 수지는 실리콘 수지이고 반사판은 열가소성 수지다

소비 전력은 70mW 다 역방향 전압 정격은 4V 다 동작 온도는 -30 ~ +85℃ · 보관 온도는 -40 ~ +85℃ 다 접합부 온도 상한은 100℃ 이고 열저항은 접합-납땜점 250℃/W · 접합-주위 410℃/W 다

패키지

3020

사이즈 코드 3020 은 몸통 3.0mm × 2.0mm 를 줄여 적은 값이고 높이는 1.3mm · 무게는 약 0.015g 이다표면실장 부품이고 테이핑 코드는 T86 · 습기 민감도는 MSL 3 이다

이 품번은 광도 순위를 붙이지 않은 세트 품번이고 순위별 라벨 품번은 끝에 L · M · N · P 가 붙습니다. 뒷면 전극으로 납땜하는 구조라 측면 필렛 모양은 보증하지 않고 전극 면의 관통 구멍은 앞뒤 도통용입니다. 리플로는 피크 250℃ · 10초 이내로 최대 2회이며 플로 납땜은 보증하지 않습니다. 방습 포장을 연 뒤에는 168시간 안에 실장하고 넘기면 60℃ 에서 12 ~ 24시간 굽습니다. 손 납땜은 인두 끝 400℃ 이하 · 3초 이내 1회이고 열은 LED 가 아니라 기판 패턴에 줍니다.
