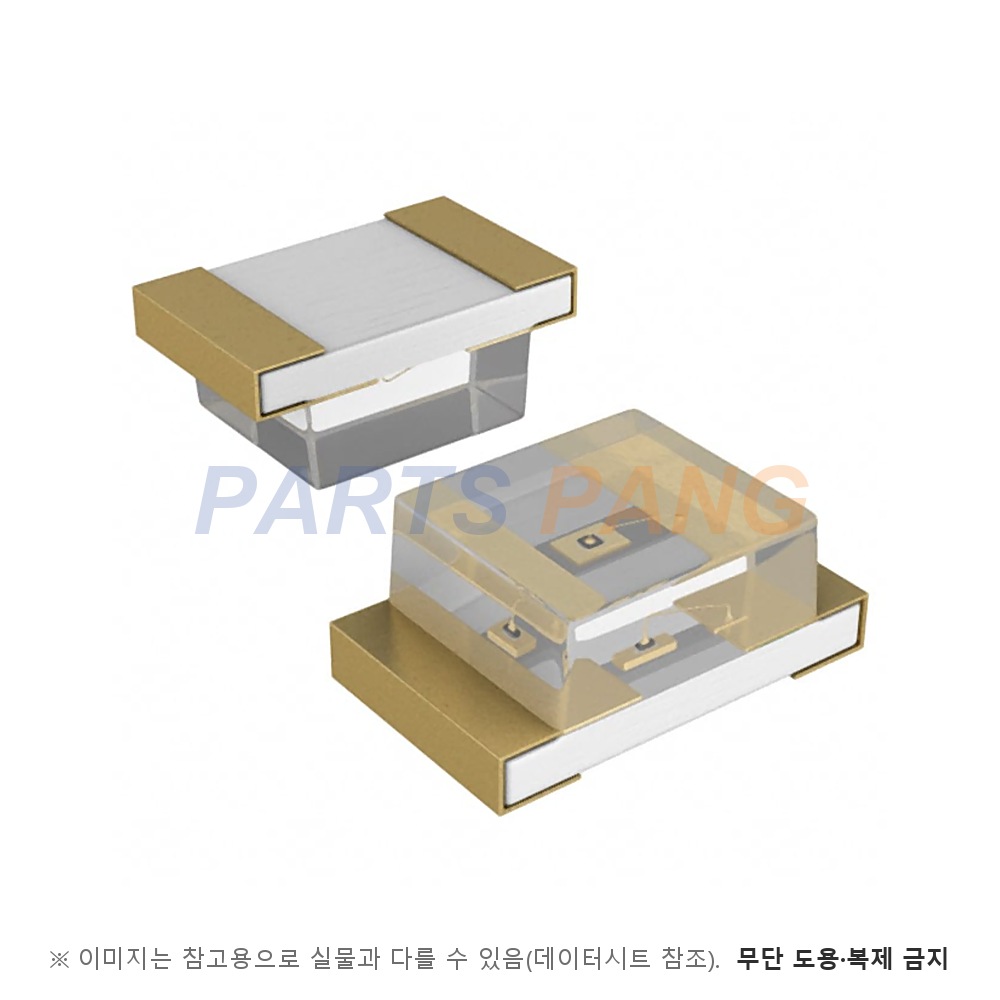

SML-210MTT86M 은 ROHM 의 2012 사이즈 황록색 칩 LED (광도 순위 M 판) 입니다. 표준형 2012 사이즈 몰드 칩 LED 계열에서 황록색을 내는 품번이며 끝자리 M 은 광도 순위입니다. 칩은 GaP 이고 수지는 투명 무색입니다. 광도 순위 M 은 IF 20mA 에서 10 ~ 16mcd 구간이라 같은 순위끼리 쓰면 밝기가 고르게 맞습니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

570nm (Typ)

IF 20mA 기준 표준값이고 참고 범위는 567 ~ 573nm 다 · 품번 체계표는 이 색을 572nm 로 적고 있다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 3.6mcd · 표준 16mcd

IF 20mA 기준이고 품번 끝자리 순위 M 은 10 ~ 16mcd 구간이다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 VR 4V 에서 최대 100µA 다

순방향전류

25mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/5 · 200Hz 조건에서 60mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

GaP

황록색 발광 칩이며 같은 계열의 녹색 판과 같은 재질이다

렌즈

투명 무색

품번의 수지 색 코드 T(Transparent Colorless)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 70mW 다 역방향 전압 정격은 4V 다 동작 온도는 -30 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

2012

인치 코드는 0805 이고 몸통은 2.0mm × 1.25mm · 두께 0.8mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 은 캐소드가 스프로킷 구멍 쪽에 오는 방향이다 · 릴당 수량은 데이터시트 미표기다

SML-21 계열은 같은 2012 외형에 적색 · 주황 · 황색 · 황록 · 녹색과 표준형 · 저전류형 · 고휘도형을 두루 갖춘 계열입니다. 이 품번은 표준형 황록색 판이고 광도 순위별로 품번이 따로 붙습니다. 연결 문서는 계열 전체를 묶은 2010년 초기 판이라 포장 수량과 반치각 수치가 없습니다. 방습 포장에 건조제를 넣어 출하합니다.
