DMTH4004LK3-13 은 Diodes Incorporated 의 TO252 대전류 N채널 MOSFET 입니다. 40V 100A 급 N채널이며 접합 온도 175℃ 까지 쓰는 엔진 관리·차체 제어 전장과 DC-DC 컨버터용으로 방열 탭이 있는 TO252 외형에 10V 구동 3mΩ 최대 온저항을 담은 MOSFET 입니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

N채널 증가형

단일 N채널 · 전 수량 UIS 시험을 거치고 AEC-Q101 기준 적격으로 표기돼 있으며 10V · 4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

40V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS 32V 에서 1µA 이하다

연속 드레인 전류 (ID)

100A

드레인 탭(솔더링점) 25℃ · VGS 10V · 패키지 한계 조건이며 100℃ 에서도 100A 로 같다 · 펄스는 200A 이고 바디 다이오드 연속 전류는 100A 다

온저항 RDS(on)

3mΩ 최대

VGS 10V · ID 50A 조건 최대값이며 표준 2.4mΩ 이다 · VGS 4.5V · ID 50A 조건은 최대 5mΩ · 표준 4mΩ 이다

게이트 구동

총 게이트 전하 83nC

VGS 10V · VDS 20V · ID 30A 조건 표준값이며 4.5V 구동 기준 35nC · 게이트-소스 전하 10nC · 게이트-드레인 전하 11.2nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

1 ~ 3V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

40V

게이트-소스 전압 ±20V펄스 드레인 전류 200A총 소비 전력 180W접합·보관 온도 -55 ~ +175℃소비 전력 180W 는 솔더링점 25℃ 기준이고 접합-솔더링점(드레인 탭) 열저항은 0.8℃/W 다 · 단면 1.6mm FR-4 의 25×25mm 2온스 동박에 드레인 패드를 붙인 정지 공기 정상 상태에서는 3.9W · 38℃/W 이며 애벌런치는 0.2mH 조건 30A · 90mJ 다

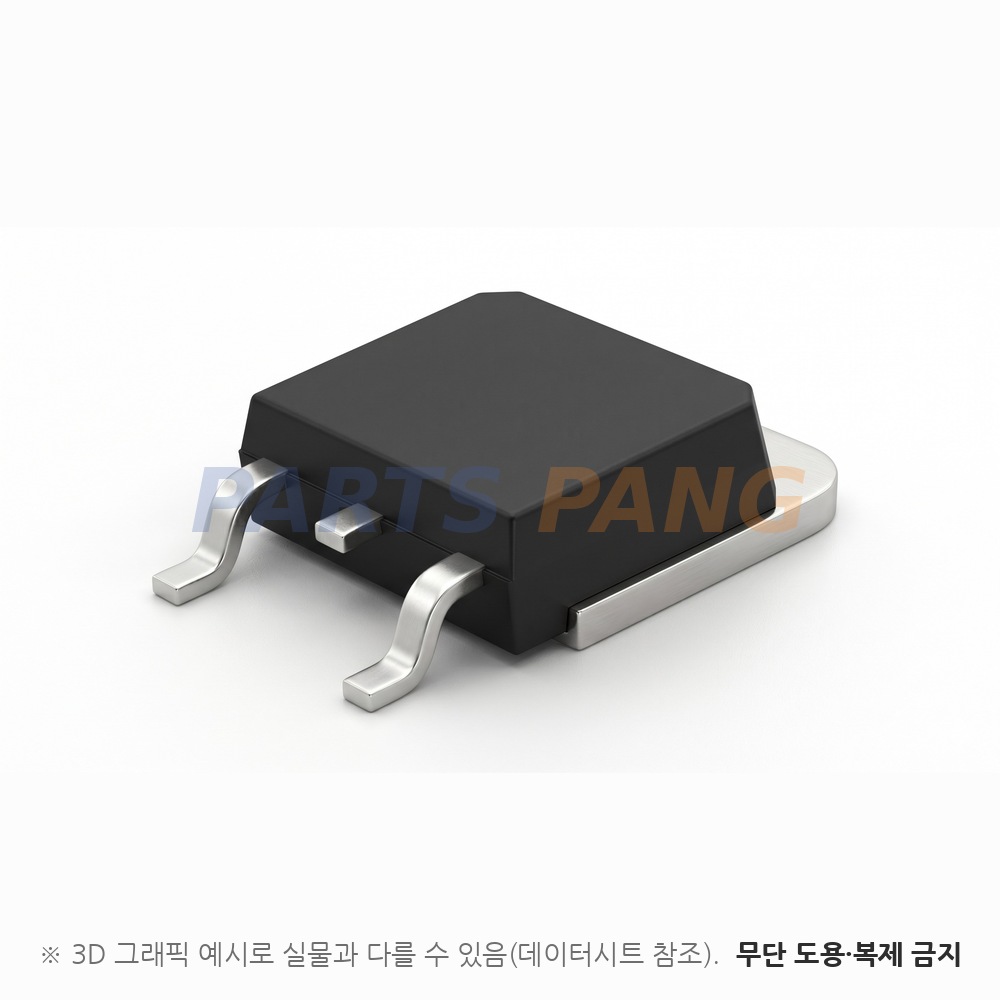

패키지

TO252

방열 탭이 있는 표준 TO252 외형이며 무게 0.33g · 마킹 T4004L 다 · 차량용 준수 판(DMTH4004LK3Q)은 별도 데이터시트로 안내돼 있다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 4450pF · 출력 용량 1407pF · 귀환 용량 74pF(VDS 25V · 1MHz) · 게이트 저항 0.7Ω 이며 스위칭은 VGS 10V · VDS 20V · Rg 1.6Ω · ID 30A 조건에서 턴온 지연 5.9ns · 상승 13.2ns · 턴오프 지연 25.8ns · 하강 7.9ns 다. 바디 다이오드는 역회복 시간 48ns · 역회복 전하 72nC 다.
