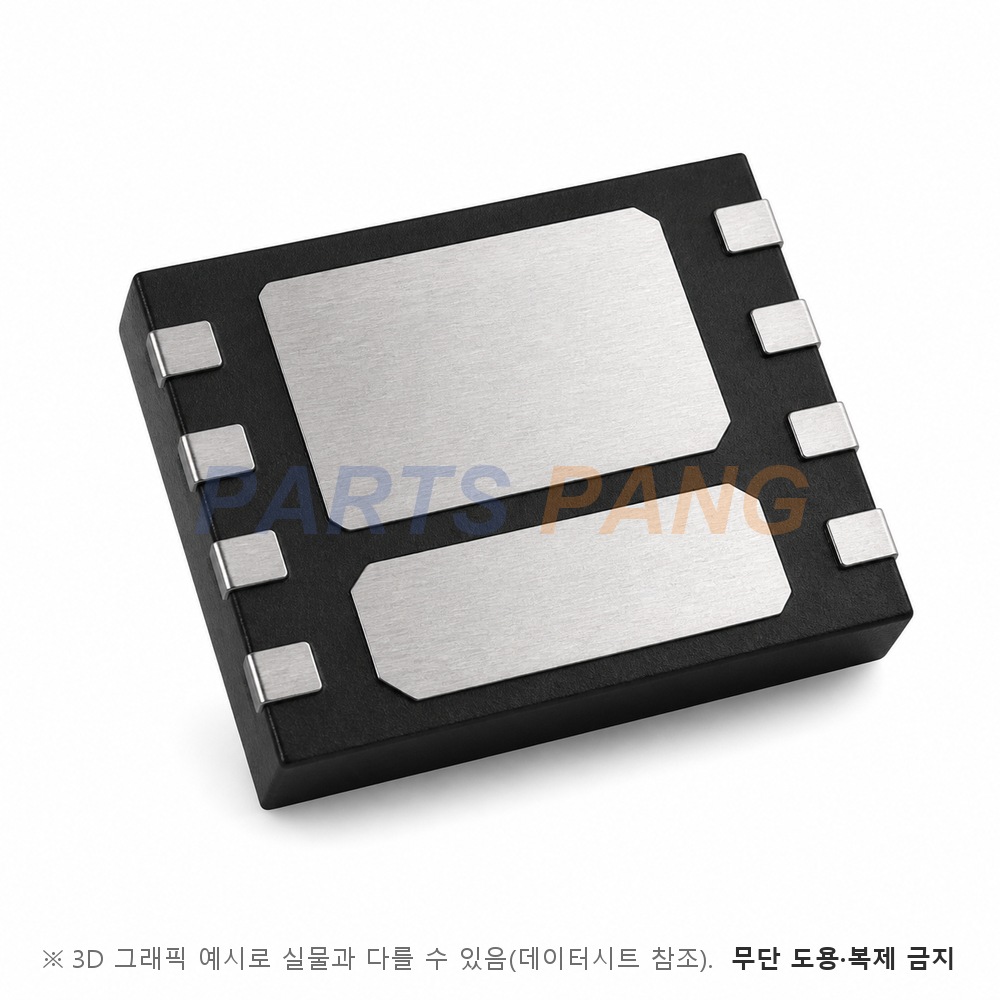

DMTH10H032LPDW-13 은 Diodes Incorporated 의 PowerDI5060-8 고내압 N채널 2소자 MOSFET 입니다. 100V 24A 급 N채널 두 개를 담은 2소자 형이며 접합 온도 175℃ 까지 쓰는 전 수량 UIS 시험 품 MOSFET 입니다. PowerDI5060-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

N채널 증가형 2소자

독립 N채널 2소자 · 전 수량 UIS 시험을 거치며 전기 특성표는 Q1 기준으로 규정돼 있다

드레인-소스 전압 (VDSS)

100V

VGS 0V · ID 1mA 조건 항복 전압 최소값이며 드레인 누설은 VDS 80V 에서 1µA 이하다

연속 드레인 전류 (ID)

24A

노출 드레인 핀(솔더링점) 25℃ · VGS 10V 조건이며 100℃ 에서는 17A 다 · 펄스는 96A 이고 바디 다이오드 연속 24A · 펄스 96A 다

온저항 RDS(on)

32mΩ 최대

VGS 10V · ID 5A 조건 최대값이며 표준 24mΩ 이다 · VGS 4.5V · ID 4.5A 조건은 최대 50mΩ · 표준 34mΩ 이다

게이트 구동

총 게이트 전하 11.9nC

VGS 10V · VDS 50V · ID 6A 조건 표준값이며 4.5V 구동 기준 6.3nC · 게이트-소스 전하 2.0nC · 게이트-드레인 전하 3.1nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

1.3 ~ 2.5V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

100V

게이트-소스 전압 ±20V펄스 드레인 전류 96A총 소비 전력 37W접합·보관 온도 -55 ~ +175℃소비 전력 37W 는 솔더링점 25℃ 기준이고 접합-솔더링점(노출 드레인 핀) 열저항은 3.8℃/W 다 · 2온스 1인치 사각 동박에서는 3W · 50℃/W 이며 애벌런치는 0.3mH 조건 13A · 25.3mJ 다

패키지

PowerDI5060-8

PowerDI5060-8/SWP (Type UXD) 외형으로 측면 패드에 주석 도금을 더한 웨터블 플랭크(광학 납땜 검사용)이며 무게 0.097g · 마킹 H1032LPDW 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 683pF · 출력 용량 165pF · 귀환 용량 6.9pF(VDS 50V · 1MHz) · 게이트 저항 1.2Ω 이며 스위칭은 VDS 50V · RL 5.85Ω · VGS 10V · Rg 3Ω 조건에서 턴온 지연 4.1ns · 상승 4.5ns · 턴오프 지연 12.5ns · 하강 9.3ns 다. 바디 다이오드는 역회복 시간 31.5ns · 역회복 전하 94.6nC 이고 순방향 전압은 표준 0.8V · 최대 1V 다.
