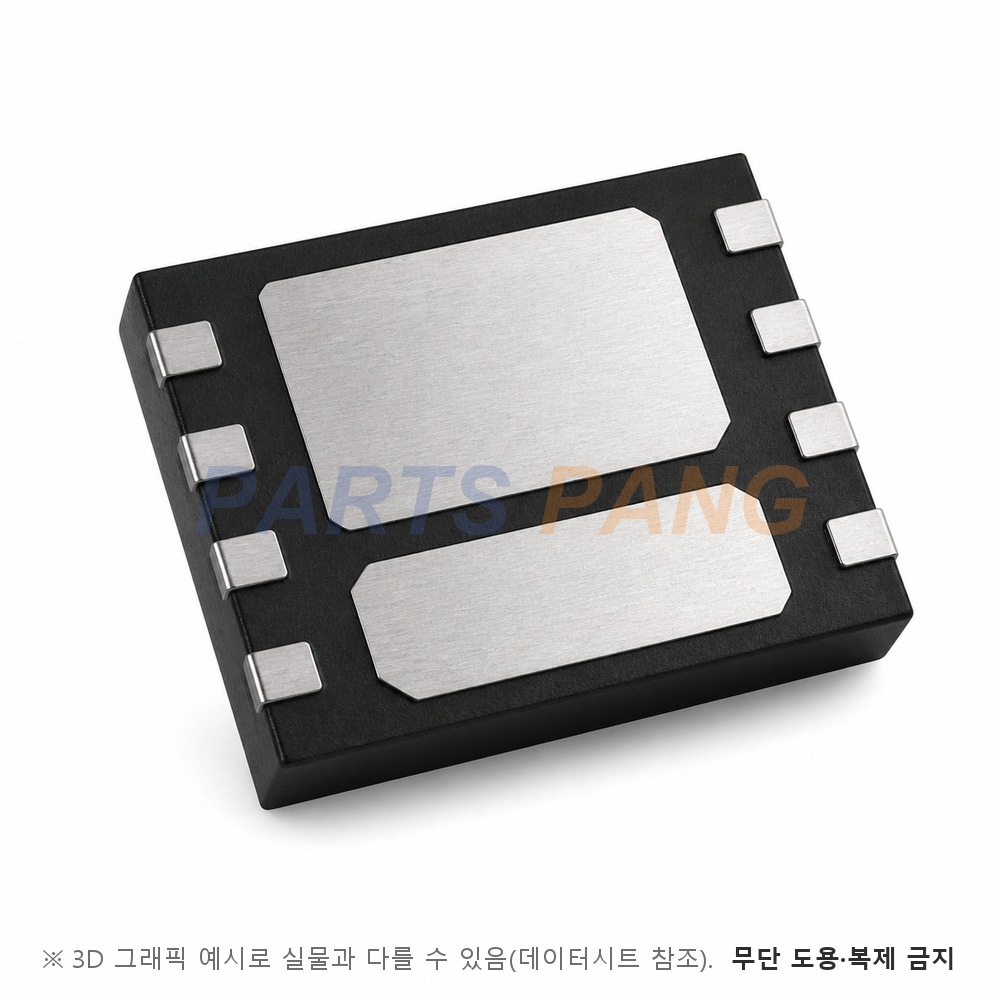

DMTH6015LPDWQ-13 은 Diodes Incorporated 의 PowerDI5060-8 차량 전장용 N채널 2소자 MOSFET 입니다. 60V 36.3A 급 N채널 두 개를 담은 2소자 형이며 게이트 ESD 보호와 접합 온도 175℃ 를 갖춘 차량 전장용 MOSFET 입니다. PowerDI5060-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

N채널 증가형 2소자

독립 N채널 2소자 · 게이트 ESD 보호가 들어 있고 전 수량 UIS 시험을 거친 AEC-Q101 인증판이다

드레인-소스 전압 (VDSS)

60V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS 48V 에서 1µA 이하다

연속 드레인 전류 (ID)

36.3A

노출 드레인 패드(솔더링점) 25℃ · VGS 10V 조건이며 100℃ 에서는 25.6A 다 · 주위 온도 기준으로는 2온스 동박·열 비아·뒷면 1인치 각 동판에서 TA 25℃ 9.4A · TA 100℃ 6.6A 이고 펄스는 140A 다

온저항 RDS(on)

20mΩ 최대

VGS 10V · ID 10A 조건 최대값이며 표준 14.3mΩ 이다 · VGS 4.5V · ID 6A 조건은 최대 27mΩ · 표준 19.2mΩ 이다

게이트 구동

총 게이트 전하 14.3nC

VGS 10V · VDS 30V · ID 10A 조건 표준값이며 4.5V 구동 기준 7.1nC · 게이트-소스 전하 2.1nC · 게이트-드레인 전하 2.8nC 다

게이트-소스 전압 (VGS)

±16V

게이트-소스 절대 최대 정격이 ±16V 이며 누설은 ±16V 에서 ±10µA 이하다

VGS(th)

1.3 ~ 2.5V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

60V

게이트-소스 전압 ±16V펄스 드레인 전류 140A총 소비 전력 39.5W접합·보관 온도 -55 ~ +175℃소비 전력 39.5W 는 솔더링점 25℃ 기준이고 접합-솔더링점(노출 드레인 패드) 열저항은 3.8℃/W 다 · 2온스 동박·열 비아·뒷면 1인치 각 동판에서는 2.6W · 57℃/W 이며 바디 다이오드 연속 35A · 펄스 140A · 애벌런치 0.1mH 조건 20.4A · 20.8mJ 다

패키지

PowerDI5060-8

PowerDI5060-8/SWP (Type UXD) 웨터블 플랭크(광학 납땜 검사용) 외형이며 무게 0.097g · 마킹 TH6015LDW 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 825pF · 출력 용량 244pF · 귀환 용량 20.5pF(VDS 30V · 1MHz) · 게이트 저항 1.5Ω 이며 스위칭은 VGS 10V · VDS 30V · RG 6Ω · ID 10A 조건에서 턴온 지연 4.0ns · 상승 5.3ns · 턴오프 지연 18.5ns · 하강 8.0ns 다. 바디 다이오드는 역회복 시간 22.7ns · 역회복 전하 12.8nC 이고 순방향 전압은 표준 0.7V · 최대 1.2V 다.
