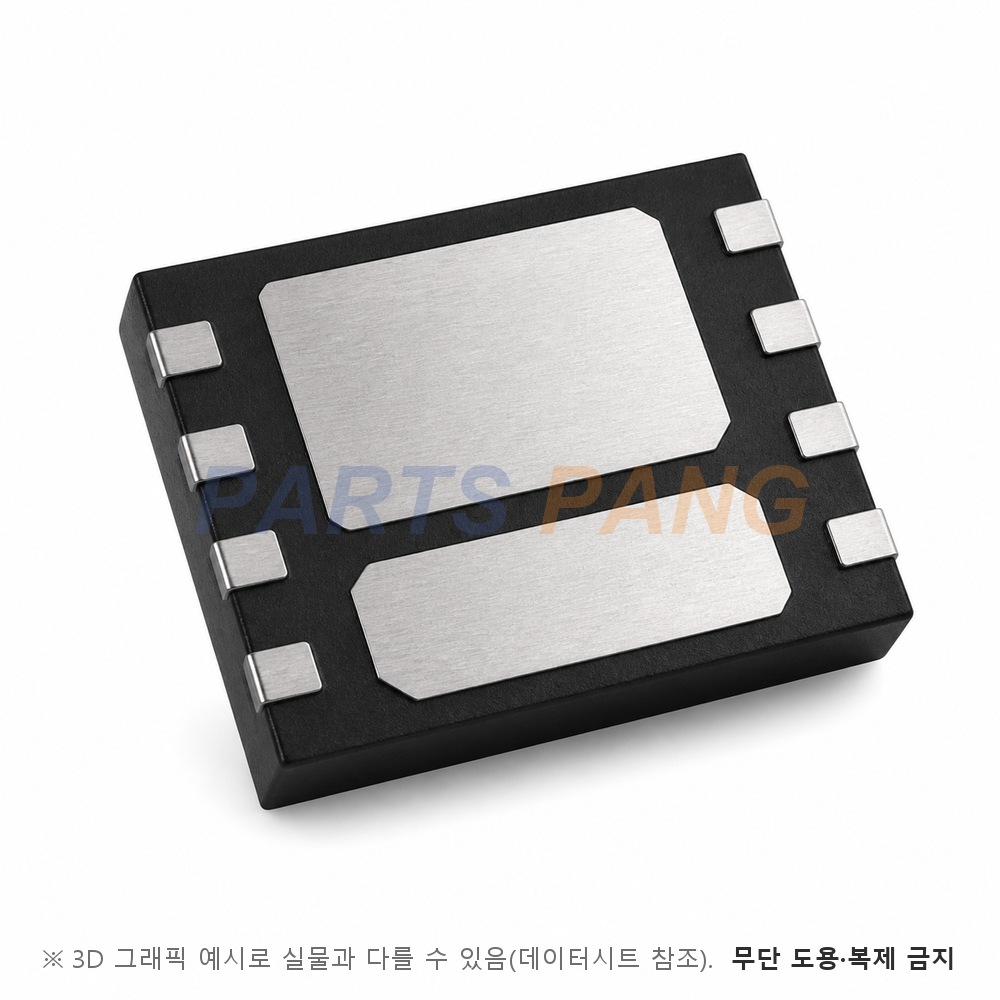

DMTH6010LPDQ-13 은 Diodes Incorporated 의 PowerDI5060-8 차량 전장용 N채널 2소자 MOSFET 입니다. 60V 47.6A 급 N채널 두 개를 담은 2소자 형이며 접합 온도 175℃ 까지 쓰는 차량 전장용 MOSFET 입니다. PowerDI5060-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

N채널 증가형 2소자

독립 N채널 2소자 · 전 수량 UIS 시험을 거친 AEC-Q101 인증판이며 PPAP 대응이 명시돼 있다

드레인-소스 전압 (VDSS)

60V

VGS 0V · ID 1mA 조건 항복 전압 최소값이며 드레인 누설은 VDS 48V 에서 1µA 이하다

연속 드레인 전류 (ID)

47.6A

노출 드레인 패드(솔더링점) 25℃ 조건이며 100℃ 에서는 33.7A 다 · 주위 온도 기준으로는 2온스 동박·열 비아·뒷면 1인치 각 동판에서 TA 25℃ 13.1A · TA 70℃ 10.9A 이고 펄스는 170A 다

온저항 RDS(on)

11mΩ 최대

VGS 10V · ID 20A 조건 최대값이며 표준 8.5mΩ 이다 · VGS 4.5V · ID 20A 조건은 최대 16mΩ · 표준 10.9mΩ 이다

게이트 구동

총 게이트 전하 40.2nC

VGS 10V · VDS 30V · ID 20A 조건 표준값이며 4.5V 구동 기준 20.3nC · 게이트-소스 전하 5.9nC · 게이트-드레인 전하 9.3nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

1 ~ 3V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

60V

게이트-소스 전압 ±20V펄스 드레인 전류 170A총 소비 전력 37.5W접합·보관 온도 -55 ~ +175℃소비 전력 37.5W 는 솔더링점 25℃ 기준이고 접합-솔더링점(노출 드레인 패드) 열저항은 4℃/W 다 · 2온스 동박·열 비아·뒷면 1인치 각 동판에서는 2.8W · 53℃/W 이며 바디 다이오드 연속 31A · 애벌런치 0.1mH 조건 20A · 20mJ 다

패키지

PowerDI5060-8

Type C 외형이며 무게 0.097g · 마킹 H6010LD 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 2615pF · 출력 용량 1415pF · 귀환 용량 58pF(VDS 30V · 1MHz) · 게이트 저항 0.67Ω 이며 스위칭은 VDD 30V · VGS 10V · ID 20A · RG 3Ω 조건에서 턴온 지연 5.7ns · 상승 8.8ns · 턴오프 지연 20.8ns · 하강 7.4ns 다. 바디 다이오드는 역회복 시간 34.5ns · 역회복 전하 37.5nC 이고 순방향 전압은 표준 0.9V · 최대 1.2V 다.
