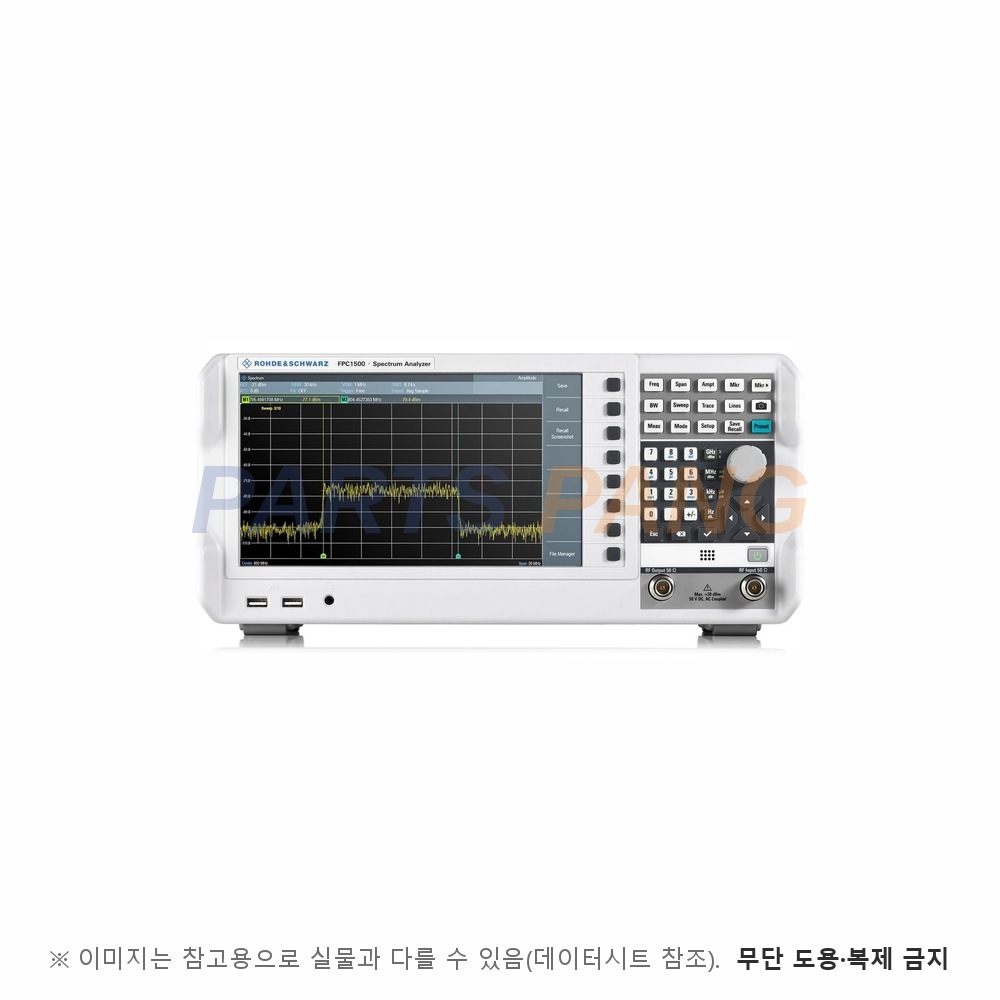

이 FPC-COM2는 R&S FPC1500에 3 GHz 주파수 확장, 프리앰프(FPC-B22), 변조 분석(K7), 벡터 네트워크 분석(K42), 수신기 모드(K43), 고급 측정(K55)을 묶은 번들입니다. 스펙트럼 분석·신호 발생·1포트 VNA를 한 대로 쓰는 교육·개발 벤치용 구성입니다.

종류

스펙트럼 분석기

주파수 범위

5 kHz ~ 3 GHz

포트 수

RF 입력 1, RF 출력 1

N형 암 커넥터, 50 Ω

분해능 대역폭 RBW

1 Hz ~ 3 MHz

1/3 단계

표시 평균 잡음 DANL

<-158 dBm

프리앰프 ON, 10 MHz~2 GHz, 1 Hz 정규화, typ. -165 dBm

형태

벤치탑

인터페이스

LAN, USB B, USB A ×2

SCPI 원격 제어

위상 잡음

<-98 dBc (1 Hz)

500 MHz, 100 kHz 오프셋

전체 측정 불확도

<1.25 dB

10 MHz~3 GHz, typ. 0.5 dB

트래킹 제너레이터

0 ~ -30 dBm (nom.)

2 MHz~3 GHz, 독립 신호원 모드 겸용

벡터 네트워크 분석

S11, S21, 케이블 손실, DTF

2 MHz~3 GHz, S21 동적 범위 80 dB (nom.)

수신기 모드

CISPR 200 Hz, 9 kHz, 120 kHz, 1 MHz

준첨두·평균·RMS 검파

변조 분석

AM, FM, ASK, FSK

고급 측정

스펙트로그램, 채널 전력, 점유 대역폭, TOI

최대 입력 (CW)

33 dBm (2 W)

DC 50 V

전원

AC 100 ~ 240 V, 50 ~ 60 Hz

소비 전력

19 W (nom.)

디스플레이

10.1인치 1366 × 768

크기 (W×H×D)

396 × 178 × 147 mm

받침 제외

무게

3 kg

동작 온도

+10 ~ +40℃

FPC1000은 같은 문서의 형제 모델로 RF 출력(트래킹 제너레이터)과 VNA 기능이 없습니다. VNA 규격(보정 방향성 >42 dB)은 ZN-Z103 보정 유닛을 쓴 값이며, 보정 유닛은 번들 구성에 없습니다.
