이 HSA2030B는 9 kHz ~ 3 GHz를 측정하는 Hantek HSA2000 계열의 휴대형 스펙트럼 분석기로, 5 MHz ~ 3 GHz 트래킹 제너레이터(TG)를 내장한 모델입니다. 배터리로 현장의 송신기·기지국·안테나를 점검하고, 실험실에서는 TG로 필터·케이블의 주파수 특성을 볼 수 있습니다.

종류

휴대형 스펙트럼 분석기

주파수 범위

9 kHz ~ 3 GHz

포트 수

RF 입력 1, TG 출력 1

N형 암 커넥터, 50 Ω

분해능 대역폭 RBW

10 Hz ~ 1 MHz

1-3-10 단계

표시 평균 잡음 DANL

-161 dBm (typ.)

1 Hz 정규화, 프리앰프 ON, 2.5 ~ 3 GHz

형태

휴대형

인터페이스

USB Host, USB Device, LAN

트래킹 제너레이터

5 MHz ~ 3 GHz

비디오 대역폭 VBW

1 Hz ~ 1 MHz

위상 잡음

< -92 dBc/Hz

10 kHz 오프셋, 중심 500 MHz

레벨 측정 오차

±1.5 dB

20 ~ 30℃, 입력 -50 ~ 0 dBm, 프리앰프 OFF

기준 주파수

10 MHz

에이징 ±1 ppm/년

스윕 시간

2 ms ~ 1000 s

제로 스팬 600 ns ~ 200 s

트리거

프리런, 비디오, 외부

검파기

노멀, 양·음 피크, 샘플, RMS

트레이스

4개

마커

4개

주파수 카운터

분해능 1 Hz

복조

AM, FM

3차 인터셉트 TOI

+10 dBm

300 MHz ~ 3 GHz

입력 감쇠기

0 ~ 51 dB, 1 dB 단계

최대 안전 입력

+33 dBm (평균 연속)

DC 50 V

전원

DC 12 ~ 17 V, 최대 2.8 A

AC 어댑터 220 VAC ±15%

소비 전력

최대 32 W

배터리

리튬 7800 mAh, 4시간 이상

디스플레이

5.7인치 640 × 480

크기

260 × 220 × 75 mm

무게

2.9 kg (배터리 포함)

동작 온도

-10 ~ +50℃

배터리 사용 시 0 ~ 50℃

HSA2030A와 본체·측정 사양이 같고, B 모델은 트래킹 제너레이터(5 MHz ~ 3 GHz)가 붙은 점이 다릅니다. 같은 매뉴얼의 HSA2016·HSA2016B는 상한 1.6 GHz 모델입니다.

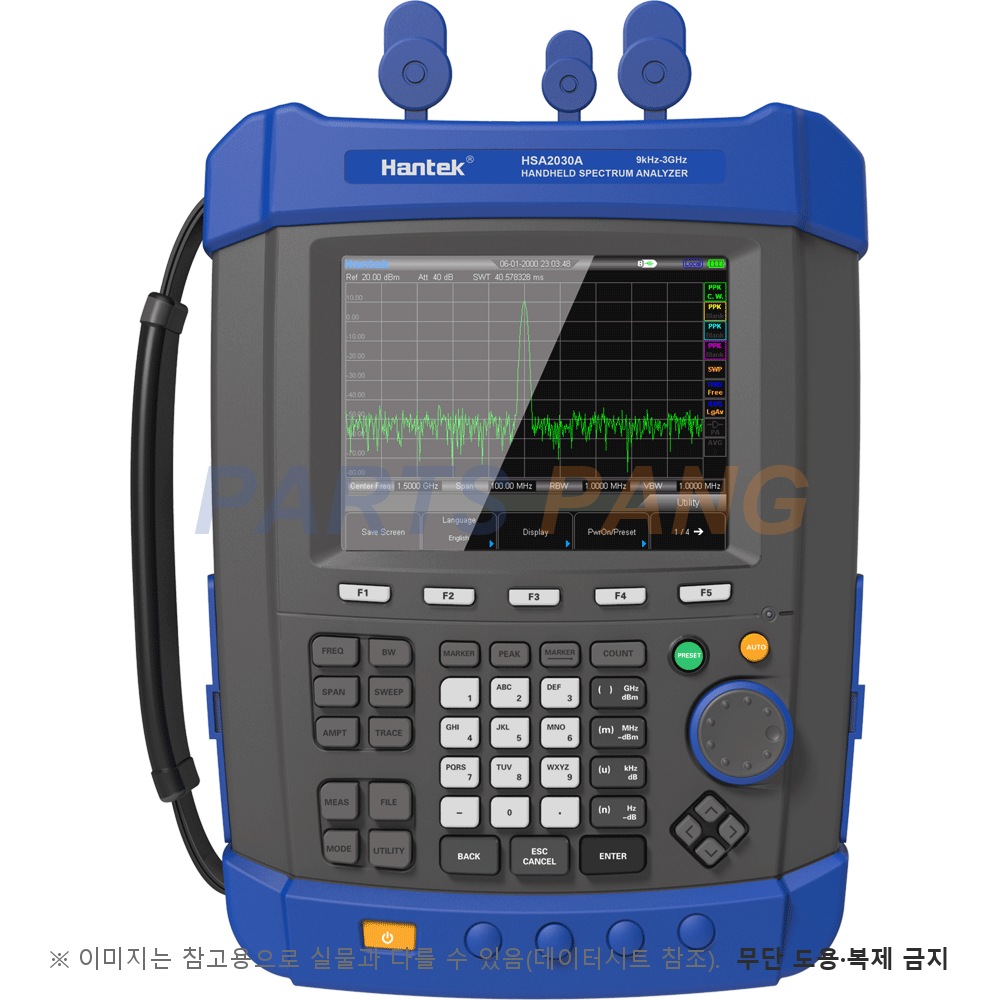

대표 사진은 같은 외형의 HSA2030A 사진입니다.
