이 FPH-INH8은 R&S Spectrum Rider FPH 6 GHz 모델에 8 GHz 주파수 확장(FPH-B8), 프리앰프, 간섭 분석(FPH-K15), 신호 세기 매핑(FPH-K16)을 묶은 간섭 추적용 번들입니다. 5 GHz 대역 무선랜·각종 무선 링크까지 포함해 불법 송신원 탐지와 주파수 클리어런스에 쓰입니다.

종류

스펙트럼 분석기

주파수 범위

5 kHz ~ 8 GHz

포트 수

RF 입력 1

N형 암 커넥터, 50 Ω

분해능 대역폭 RBW

1 Hz ~ 3 MHz

1/3 단계

표시 평균 잡음 DANL

<-158 dBm

프리앰프 ON, 20 MHz~3 GHz, 1 Hz 정규화, typ. -162 dBm

형태

핸드헬드

인터페이스

LAN, USB mini B, USB A ×2

SCPI 원격 제어

위상 잡음

<-98 dBc (1 Hz)

500 MHz, 100 kHz 오프셋

전체 측정 불확도

0.74 dB

10 MHz~8 GHz, 신뢰수준 95 %, +20~+30℃

간섭 분석

스펙트로그램 기록 최대 999시간

신호 세기 매핑

OpenStreetMap 지도 사용

트레이스

4개

검파기

최대·최소·자동 피크, 샘플, RMS

트리거

자유 실행, 비디오, 외부

입력 감쇠기

0 ~ 40 dB, 5 dB 단계

최대 입력 (CW)

27 dBm (0.5 W)

RF 감쇠 10 dB 이상, DC 50 V

배터리 사용 시간

7시간

소비 전력

10 W (meas.)

화면 해상도

800 × 480 (WVGA)

크기 (W×H×D)

202 × 294 × 76 mm

무게

2.5 kg

동작 온도

-10 ~ +55℃

보호 등급

IP51

FPH-INH4는 같은 간섭 추적 구성의 4 GHz 판(2 GHz 모델 + B3·B4)입니다. 8 GHz 구성은 4.5 GHz 이상에서 DANL이 <-150 dBm(프리앰프 ON)으로 올라가고, 최대 CW 입력도 27 dBm으로 INH4(33 dBm)보다 낮습니다.

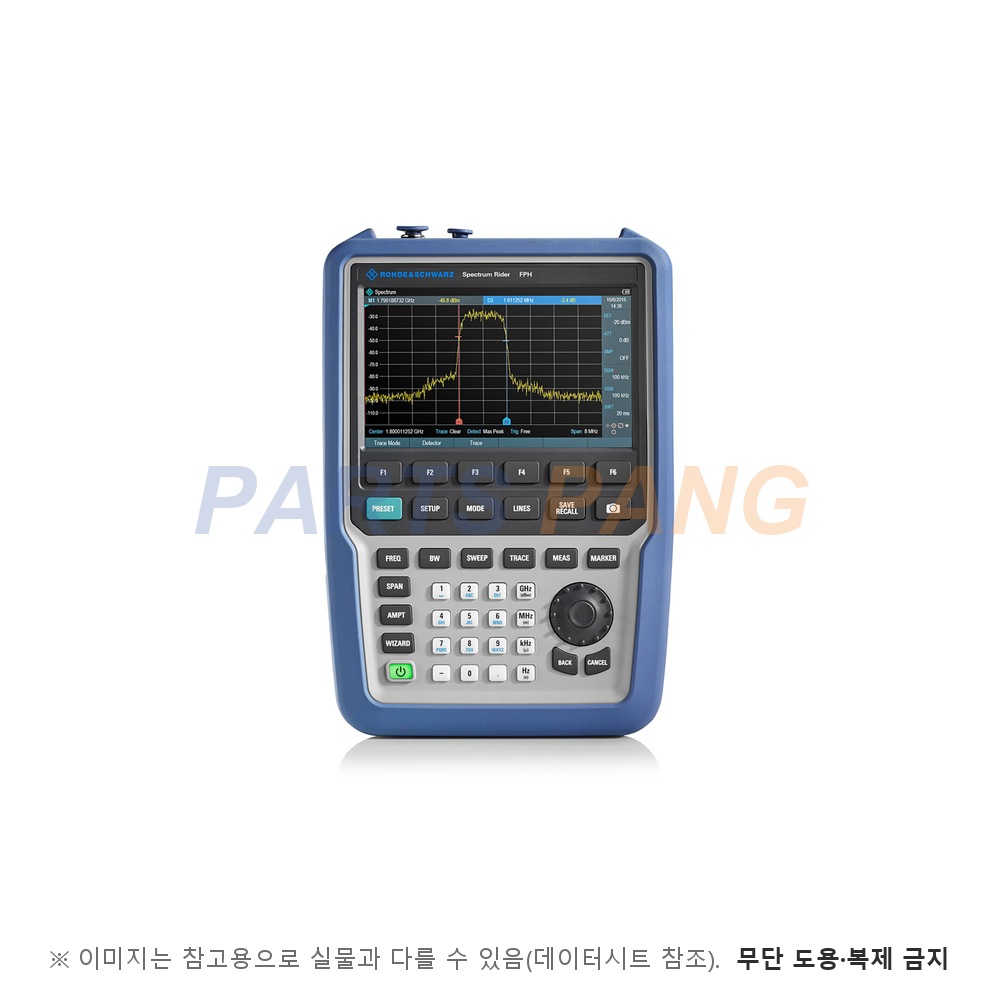

대표 사진은 같은 외형의 Spectrum 사진입니다.
