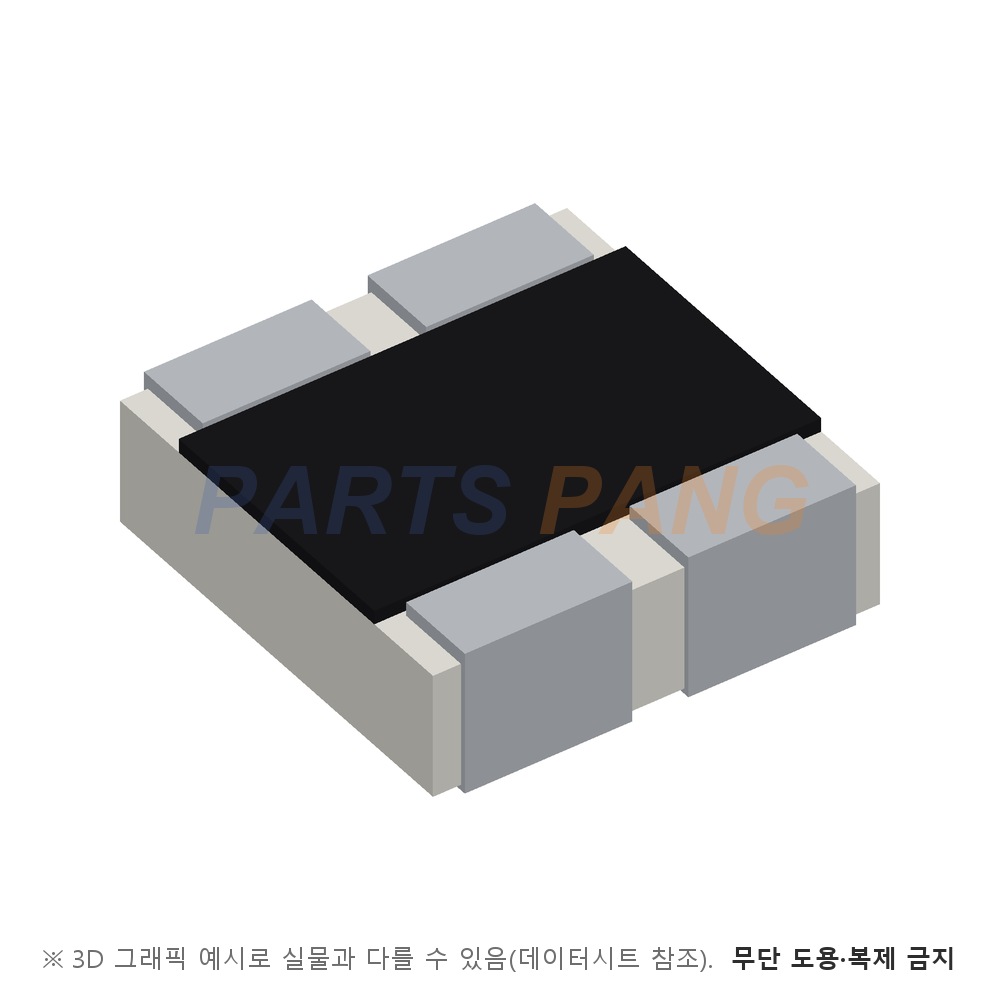

MNR12E0APJ105 은 ROHM 의 1608 × 2 크기 2소자 칩 저항 네트워크 (1MΩ ±5%) 입니다. 1608 크기 저항 두 개를 한 몸통에 나란히 넣은 4단자 칩 저항 네트워크입니다. 칩 저항 두 개보다 촘촘히 실장할 수 있고 실장 횟수가 줄어 실장 비용을 낮출 수 있습니다. 볼록 전극이라 납땜 필렛을 눈으로 검사할 수 있습니다.

저항값

1MΩ

품번 끝 105 를 문서 해독표 예시 1MΩ = 105 로 읽은 값이다 · E24 계열이다

소자 수

2소자

문서 계열표 기준 단자 4개 · 소자 2개다

허용오차

±5%

품번의 J 를 문서 해독표 J (±5%) 로 읽은 값이다 · 온도 계수는 ±200ppm/℃ 다

정격전력

소자당 0.063W

주위 온도 70℃ 기준이다 · 넘으면 감쇄 곡선에 따라 줄이고 155℃ 에서 0 이 된다

회로 구성

독립형 2소자

문서 회로도 기준 두 저항이 서로 연결되지 않은 구성이다 · R1 = R2 다

소자 최고 전압은 50V 다 최대 과부하 전압은 100V 다 동작 온도는 -55 ~ +155℃ 다 과부하 시험 전압은 정격 전압의 2.5배와 최대 과부하 전압 중 작은 쪽이다

사이즈

1608 × 2 (0603 × 2)

몸통은 1.60mm × 1.60mm · 두께 0.50mm 다 · 저항값 마킹이 찍힌다

실장

표면실장

종이 테이프 4mm 피치 포장이고 릴당 5,000개다

MNR 계열은 소자 2 · 4 · 8개 판을 갖추고 이 품번은 1608 × 2 판이며 계열표에 차량용 등급이 있다고 적혀 있습니다. 같은 크기 J 등급의 저항 범위는 10Ω ~ 1MΩ 이고 이 품번은 상한값입니다. 몸통 마킹은 IEC 코드 세 자리나 네 자리로 찍히고 권장 랜드 치수 A 는 1.0mm 입니다.
