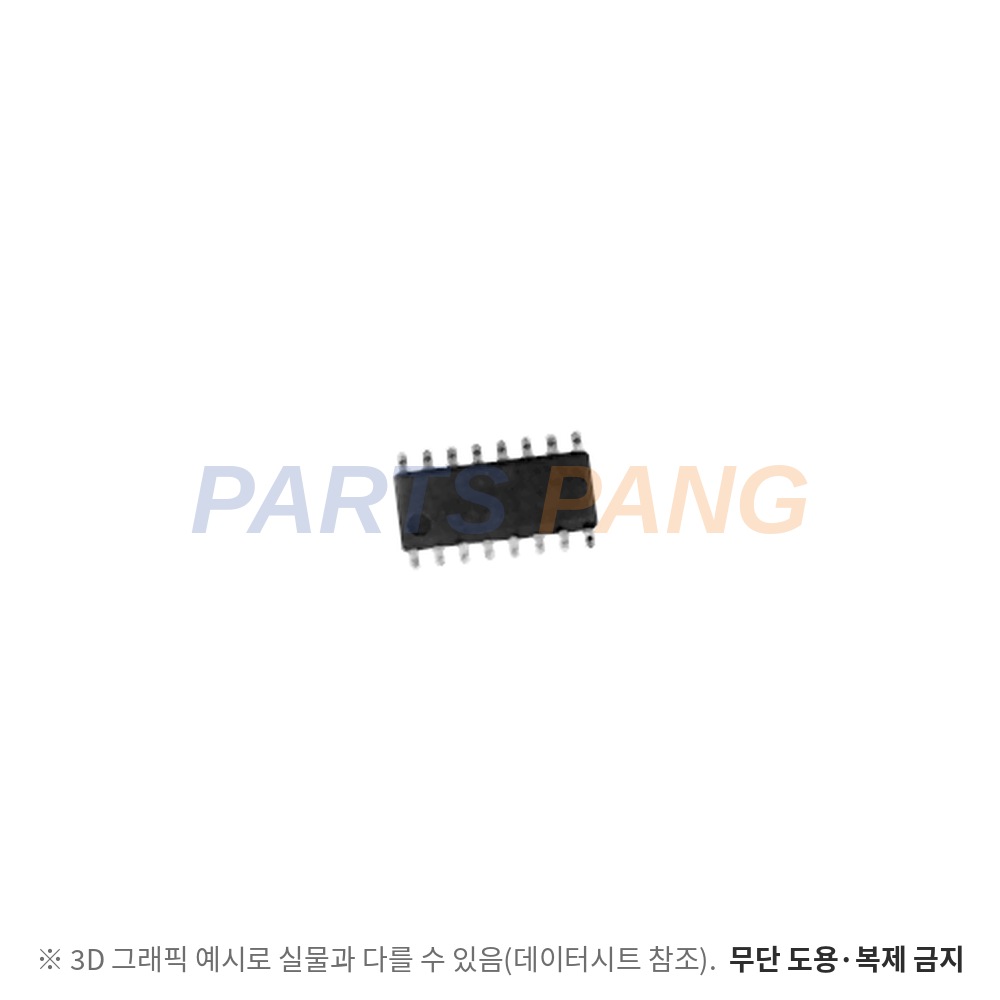

NOMCT16031002AT1 은 Vishay Dale Thin Film 의 NOMC 몰드 박막 저항 네트워크로, 1.27 mm(50 mil) 피치 16핀 좁은 몸체(0.150 인치 · JEDEC MS-012)에 10 kΩ 저항 8개를 서로 절연해 넣은 품번입니다. 실리콘 기판 위 패시베이션 니크롬 박막이라 비율 장기 안정도(±0.015 %)와 온도 트래킹(대표 ±5 ppm/℃)을 특징으로 하며, 절연 · 버스형 회로와 주문형 회로를 받는 계열입니다.

저항값

10 kΩ

8소자 동일 값이며 절연(03) 회로 범위는 소자당 100 Ω to 100 kΩ 이다

소자 수

8개

16핀에 8소자가 양쪽 핀을 따로 쓰는 구성이다

회로 구성

Isolated

품번 03 자리이며 8소자가 서로 절연돼 있다

허용오차

±0.1 %

값 뒤 A 자리의 절대 허용오차이며 비율 허용오차는 ±0.05 % 다 · 비율 ±0.025 % 등급(Z)도 있다

저항 온도계수

±25 ppm/℃

-55 ℃ to +125 ℃ 표준값이며 트래킹은 대표 ±5 ppm/℃ 다

전압계수

0.1 ppm/V 미만

잡음 -30 dB · 열기전력 0.08 µV/℃ 다

정격전력

1/10 W

절연(03) 회로 소자당 70 ℃ 대표값(100 mW)이며 패키지는 400 mW / 500 mW 로 표기된다

최대 동작 전압

100 V

P × R 을 넘지 않는 조건이라 이 저항값은 전력이 먼저 걸려 양단 약 31.6 V 가 한도다

동작 온도

-55 ℃ to +125 ℃

보관 온도는 -55 ℃ to +150 ℃ 다

사이즈

SOIC-16

길이 9.906 mm · 몸체 폭 3.91 mm · 리드 포함 폭 5.969 mm · 높이 1.60 mm · 핀 간격 1.270 mm 다

실장

표면실장

무연 품번(NOMCT)이라 단자는 100 % 무광 주석 도금이다

소재

패시베이션 니크롬

실리콘 기판 · 몰드 에폭시 몸체 · 구리 합금 단자다

값은 NOMC 데이터시트(문서 60007 · 2017년 4월판)에서 읽었습니다. 품번은 NOMCT(무연 e3) · 핀 16 · 회로 03 · 값 1002 · 허용오차 A · 포장 T1 순이며, 값 1002 는 100 × 10² = 10 kΩ · 허용오차 A 는 절대 ±0.1 % · 비율 ±0.05 % · T1 은 1000 개 단위 테이프 · 릴(선호 포장)입니다. 70 ℃ 2000 시간 안정도는 절대 ±0.05 % · 비율 ±0.015 % 이고, 탄탈 질화막 소재는 주문 시 선택할 수 있습니다. 절연 회로 표준 값은 1 kΩ 부터 100 kΩ 까지 8종입니다.
