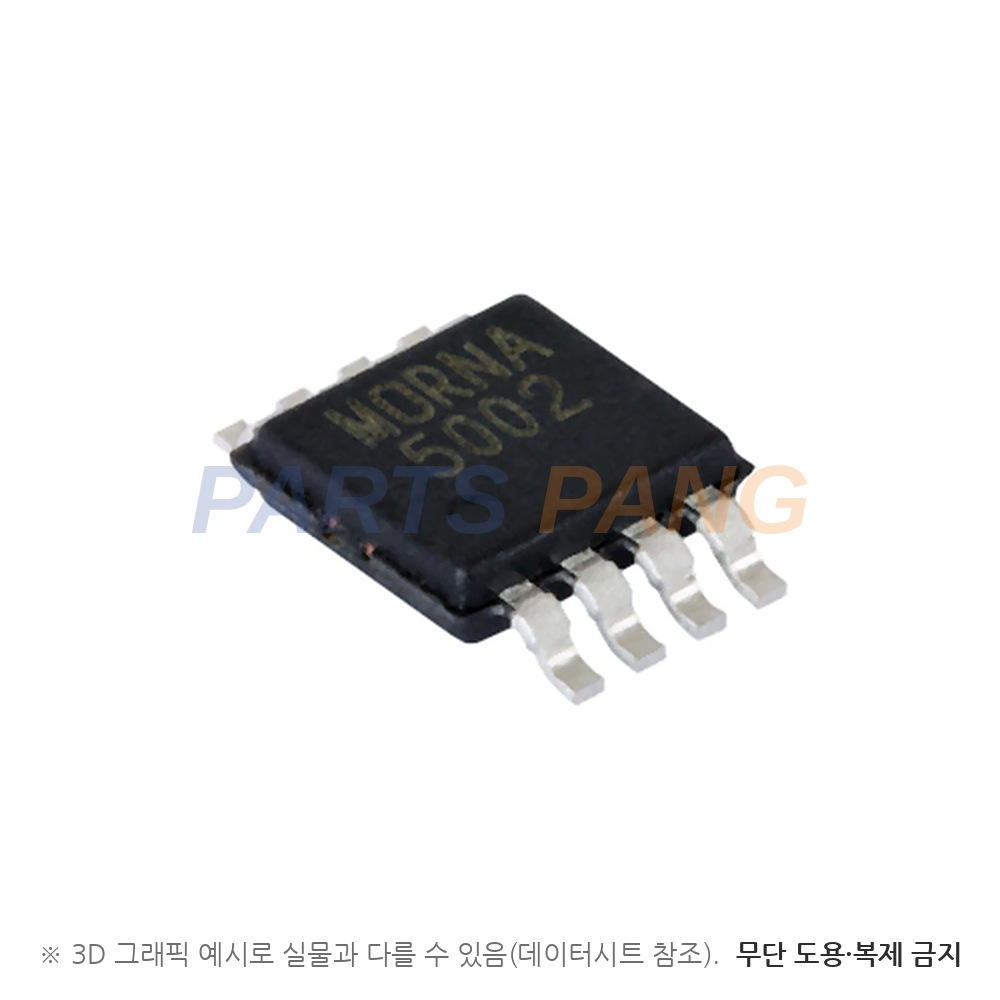

MORNTA1001AT5 는 Vishay Dale Thin Film 의 MORN 몰드 박막 저항 네트워크로, 0.65 mm 피치 8핀 몸체(JEDEC MO-187 AA)에 1 kΩ 저항 4개를 서로 절연해 넣은 품번입니다. 실리콘 기판 위 패시베이션 니크롬 박막이라 소자 사이 온도 트래킹(대표 ±1 ppm/℃)과 비율 허용오차가 작아, 단위 이득 연산 증폭기 회로처럼 저항 비율이 중요한 자리에 씁니다.

저항값

1 kΩ

4소자 동일 값(R1)이며 이 계열 범위는 소자당 400 Ω to 100 kΩ 이다

소자 수

4개

8핀에 4소자가 양쪽 핀을 따로 쓰는 구성이다

회로 구성

Isolated

품번 회로 A 자리이며 4소자가 서로 절연돼 있다

허용오차

±0.1 %

값 뒤 A 자리의 절대 허용오차이며 비율 허용오차는 ±0.05 % 다 · 비율 ±0.01 % 등급(Q)도 있다

저항 온도계수

±25 ppm/℃

-55 ℃ to +125 ℃ 절대값이며 트래킹은 대표 ±1 · 최대 ±2 ppm/℃ 다

전압계수

0.1 ppm/V

대표값이며 잡음 -30 dB · 열기전력 0.08 µV/℃ 다

정격전력

1/20 W

소자당 70 ℃ 최대값(50 mW)이며 패키지 전체는 200 mW 다

최대 동작 전압

50 V

P × R 을 넘지 않는 조건이라 이 저항값은 전력이 먼저 걸려 양단 약 7.07 V 가 한도다

동작 온도

-55 ℃ to +125 ℃

보관 온도는 -55 ℃ to +155 ℃ 다

사이즈

MSOP-8

JEDEC MO-187 AA · 몸체 3.00 × 3.00 mm · 리드 포함 폭 4.90 mm · 높이 최대 1.10 mm · 핀 간격 0.65 mm 다

실장

표면실장

무연 품번(MORNT)이라 단자는 100 % 무광 주석 도금이다

소재

패시베이션 니크롬

실리콘 기판 · 몰드 에폭시 몸체 · 구리 합금 단자다

값은 MORN 데이터시트(문서 60129 · 2015년 11월판)에서 읽었습니다. 품번은 MORNT(무연 e3) · 회로 A · 값 1001 · 허용오차 A · 포장 T5 순이며, 값 1001 은 100 × 10¹ = 1 kΩ · 허용오차 A 는 절대 ±0.1 % · 비율 ±0.05 % · T5 는 500 개 단위 테이프 · 릴 포장입니다. 70 ℃ 2000 시간 안정도는 절대 ±0.05 % · 비율 ±0.015 % 이고, 1년 보관 안정도는 절대 ±0.01 % · 비율 ±0.002 % 입니다. 같은 계열 표준 값은 500 Ω 부터 100 kΩ 까지 10종입니다.
