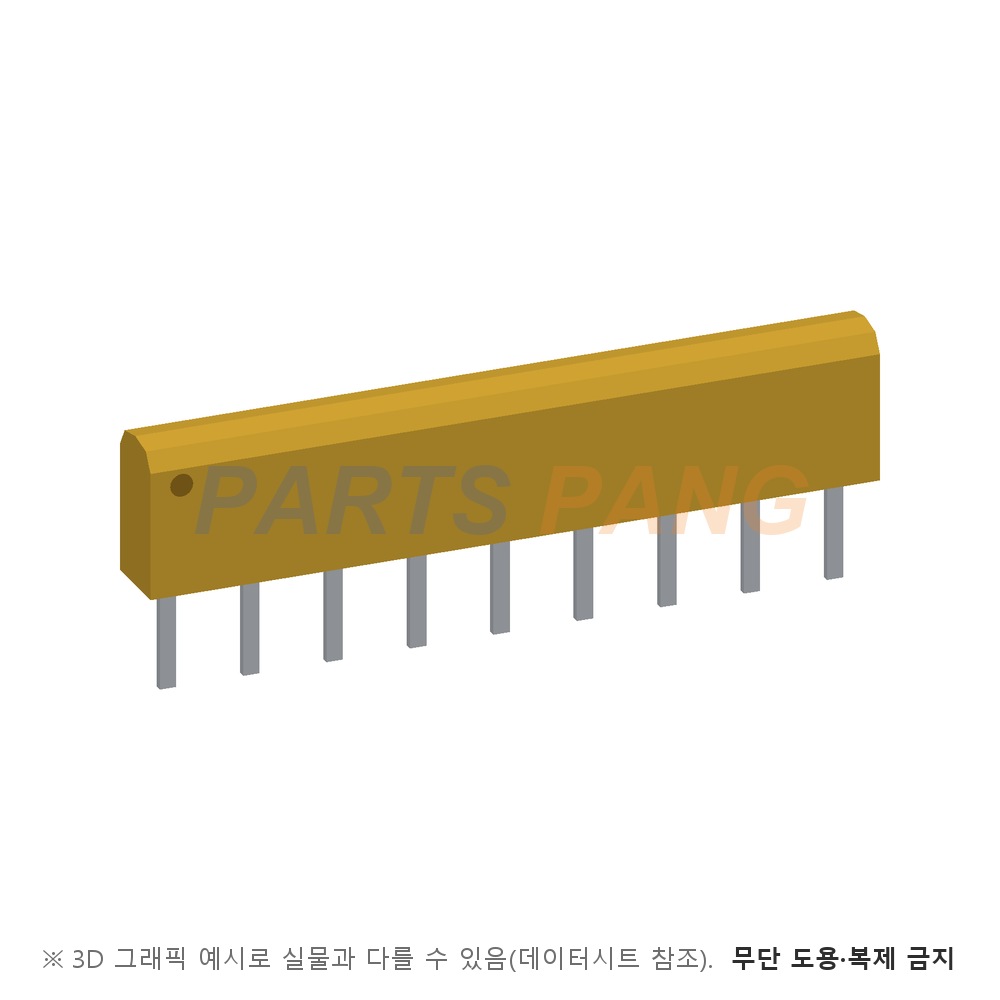

CSC09A0110K0GEK 는 Vishay Dale 의 CSC 단열(SIP) 후막 저항 네트워크로, 9핀 · A 프로파일(높이 4.95 mm) 몸체에 10 kΩ 저항 8개를 공통 1번 핀에 묶은 버스형(01) 품번입니다. 에폭시 컨포멀 코팅으로 소자를 보호하며, 와이어드 OR · 오픈 컬렉터 풀업이나 TTL 입력 풀다운처럼 같은 값 저항을 한 전위에 여러 개 거는 자리에서 낱개 저항 8개를 대신합니다.

저항값

10 kΩ

품번 10K0 자리이며 이 계열 범위는 10 Ω to 2.2 MΩ 이다

소자 수

8개

CSC09 의 01 회로는 저항 8개다

회로 구성

Bussed

8개 저항의 한쪽 끝이 모두 1번 핀에 이어진 공통 버스형이다

허용오차

±2 %

품번 G 자리이며 이 계열 표준 등급이다(±1 % · ±5 % 선택 가능)

저항 온도계수

±100 ppm/℃

50.1 Ω to 2.2 MΩ 구간 값(-55 ℃ to +125 ℃)이며 10 Ω to 50 Ω 구간은 ±250 ppm/℃ 다

TCR 트래킹

±50 ppm/℃

-55 ℃ to +125 ℃ 기준 소자 사이 온도계수 차이다

절연 내압

200 VAC

절연(03) 회로의 절연 저항은 100 MΩ 초과로 규정된다

정격전력

1/5 W

소자당 70 ℃ 값(데이터시트 0.20 W)이며 B 프로파일 소자는 0.25 W 다

패키지 정격

1.12 W

CSC09A 의 70 ℃ 값이며 B 프로파일(CSC09B)은 1.45 W 다

최대 동작 전압

100 V

P × R 과 100 V 중 작은 쪽이며 이 저항값은 전력이 먼저 걸려 양단 약 44.7 V 가 한도다

동작 온도

-55 ℃ to +125 ℃

데이터시트 기술 사양 행의 값이다

사이즈

SIP-9

길이 최대 22.61 mm · 높이 4.95 mm · 핀 간격 2.54 mm 다

실장

삽입실장

리드는 땜납 도금이고 몸체는 고알루미나 · 에폭시 코팅이다

코팅

에폭시 컨포멀

코팅 메니스커스는 IPC-A-610 2등급 요구를 충족한다

값은 CSC 데이터시트(문서 31509 · 2020년 6월판)에서 읽었습니다. 품번은 CSC · 핀 수 09 · 높이 A · 회로 01(버스) · 값 10K0 · 허용오차 G · 포장 EK 순이며, EK 는 무연 벌크 포장입니다(튜브 포장은 선택). 같은 문서의 01 회로는 4핀 3소자부터 12핀 11소자까지 핀 수보다 하나 적은 개수의 저항을 넣습니다. 이 계열은 EIA/ECA-CB23 G판 위스커 시험의 1A 등급 요구를 충족합니다.
