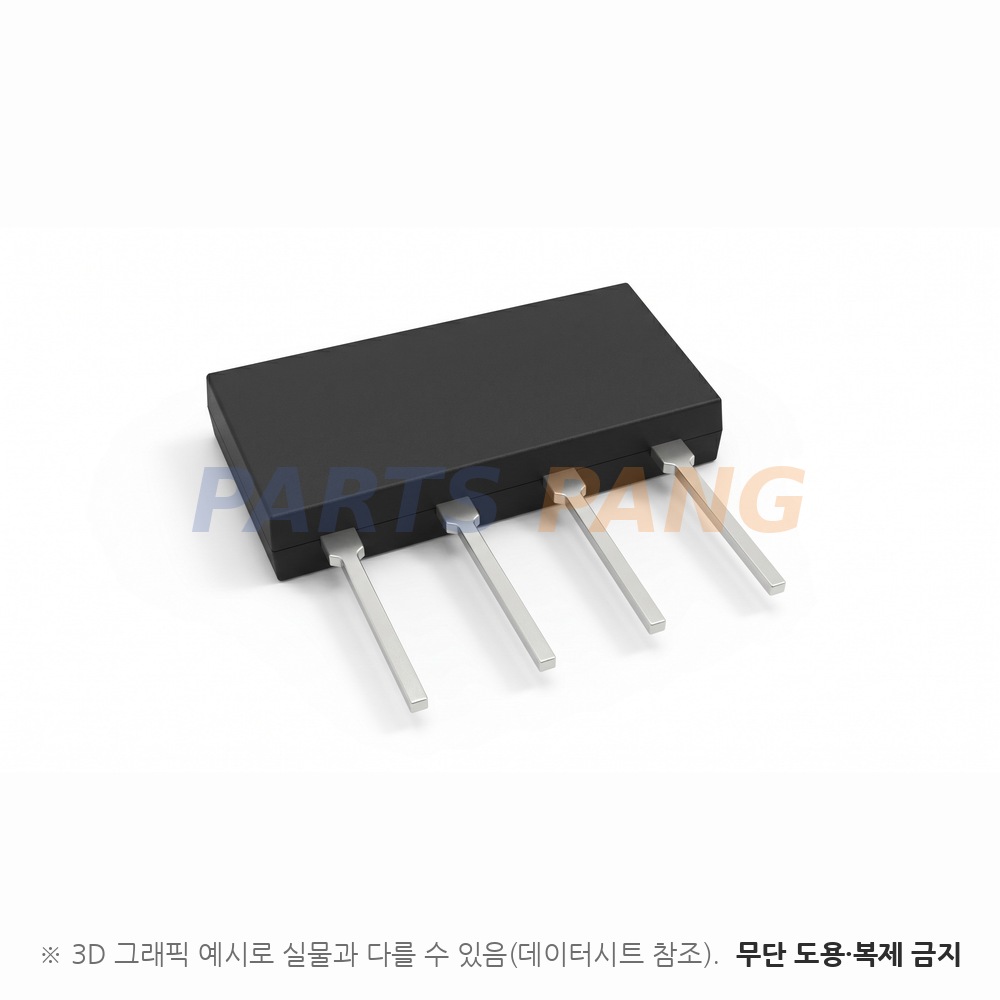

VTF330SUF 는 Vishay Dale Thin Film 의 VTF 컨포멀 코팅 단열(SIP) 박막 저항 네트워크로, 4핀 몸체에 R1 90 kΩ · R2 9 kΩ · R3 1 kΩ 을 직렬로 넣어 합계 100 kΩ · 분압비 100:1 과 10:1 을 함께 내는 표준 분압 품번입니다. 연산 증폭기와 함께 쓰는 산업 · 의료 · 과학 계측 장비의 저잡음 · 고안정 아날로그 회로를 겨냥한 계열입니다.

저항값

90 kΩ · 9 kΩ · 1 kΩ

R1 + R2 + R3 = 100 kΩ 이며 계열 범위는 합계 100 Ω to 2 MΩ 이다

소자 수

3개

4핀에 R1 · R2 · R3 가 직렬로 이어진 구성이다

회로 구성

Voltage Divider

(R1 + R2 + R3) / R3 = 100 · (R1 + R2 + R3) / (R2 + R3) = 10 인 분압 회로다

허용오차

±0.1 %

+25 ℃ 절대 허용오차이며 비율 허용오차는 ±0.02 % 다

저항 온도계수

±10 ppm/℃

0 ℃ to +70 ℃ 절대값이며 -55 ℃ to +125 ℃ 에서는 ±20 ppm/℃ 다

TCR 트래킹

±2 ppm/℃

0 ℃ to +70 ℃ 기준이며 -55 ℃ to +125 ℃ 에서는 ±3 ppm/℃ 다

전압계수

±0.01 ppm/V

잡음 -35 dB 미만 · 열기전력 0.1 µV/℃ 미만이다

정격전력

1/10 W

소자당 100 mW 이며 패키지 전체는 500 mW 다

최대 동작 전압

100 V

데이터시트 사용 전압(Working Voltage) 행의 값이다

동작 온도

0 ℃ to +70 ℃

보관 온도는 -55 ℃ to +125 ℃ 다

안정도

±0.05 %

70 ℃ 2000 시간 절대값이며 비율은 ±0.015 % 다

사이즈

SIP-4

길이 최대 10.67 mm · 장착 높이 최대 7.11 mm · 핀 간격 2.54 mm 다

실장

삽입실장

S 품번이라 리드는 무연 Sn96.5 · Ag3.0 · Cu0.5 핫 솔더 딥이다

소재

패시베이션 니크롬

알루미나 기판 · 에폭시 코팅 몸체 · 구리 합금 단자다

값은 VTF (Standard) 데이터시트(문서 60038 · 2019년 11월판)의 비율 분압 10 대 1 · 100 대 1 회로와 사양표에서 읽었습니다. 품번은 VTF · 회로 번호 330 · 무연 S(e1) · 포장 UF(튜브) 순이며, 몸체는 난연 UL 94 V-0 · 핀당 정전용량 0.1 pF 미만입니다. 1년 보관 안정도는 절대 ±0.01 % · 비율 ±0.002 % 입니다.
