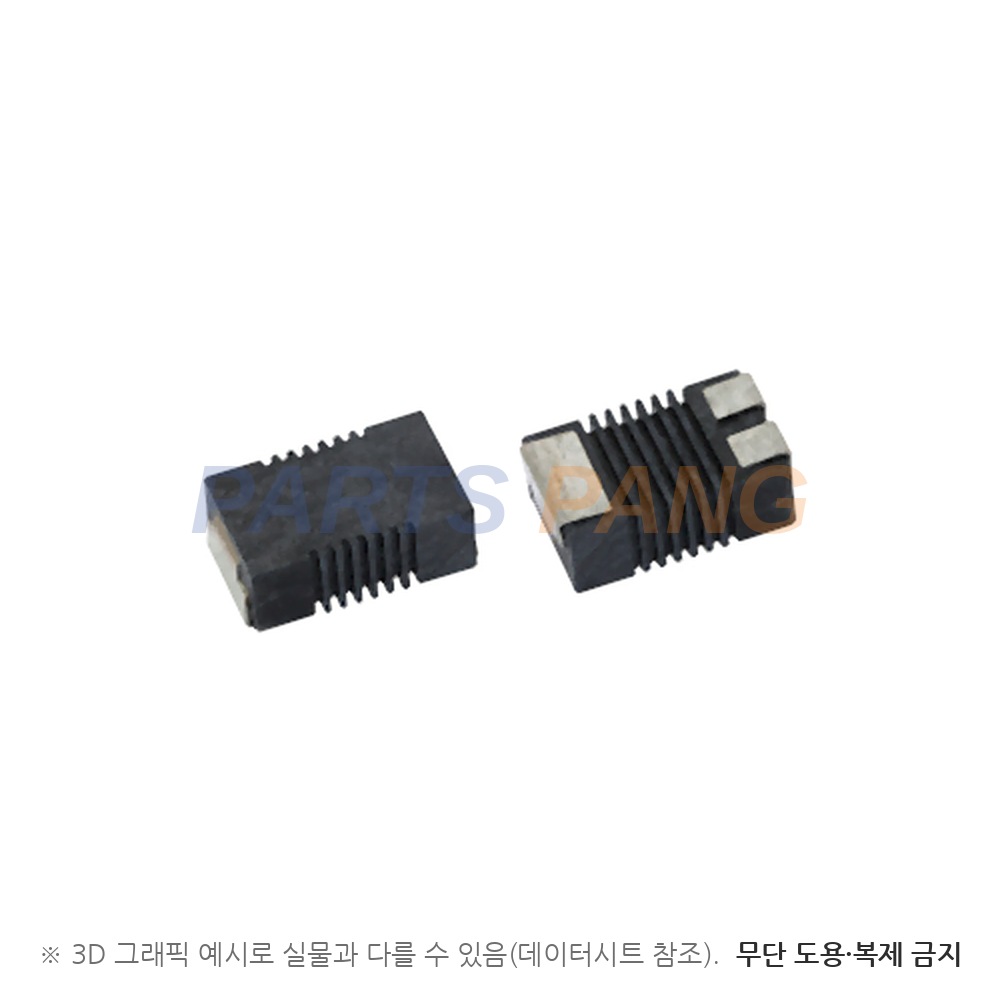

CDMM50M0F5000FET 는 Vishay Techno 의 CDMM 몰드 후막 고전압 정밀 분압기로, 위쪽 저항 R1 50 MΩ 과 아래쪽 R2 를 한 몸체에 넣어 (R1 + R2) / R2 = 500 대 1 로 맞춘 품번입니다. 최대 1500 V 를 받는 후막 저항에 연면 거리 12.5 mm(IEC 60664-1 기준 1250 V)를 확보했고, 황화 내성 · AEC-Q200 인증 계열입니다. 높은 전압을 낮은 전압으로 나눠 측정 회로에 넘기는 자리에 씁니다.

저항값

50 MΩ

R1 값이며 R1 범위는 500 kΩ to 50 MΩ · 저항값은 직류 100 V 에서 교정한다

소자 수

2개

R1 · R2 두 저항으로 이뤄지고 출력은 R2 양단에서 꺼낸다

회로 구성

Voltage Divider

R1 · R2 직렬 분압이며 R2 는 R1 / 499 로 약 100 kΩ 이다(계산값)

분압비

500 대 1

품번 5000 자리이며 (R1 + R2) / R2 로 정의하고 모델 범위는 100 대 1 to 500 대 1 이다

허용오차

±1 %

품번 첫 F 자리(R1)이며 분압비 허용오차도 두 번째 F 자리로 ±1 % 다

TCR 트래킹

±10~50 ppm/℃

-55 ℃ to +155 ℃ 모델 범위이며 50 MΩ · 500 대 1 대표값은 -50 to 0 ppm/℃ 다

전압계수

-10 ppm/V

50 MΩ · 500 대 1 대표값이며 절대 저항 온도계수는 데이터시트에 없다

정격전력

1.5 W

70 ℃ 기준이며 연속 인가 전압은 P × R 과 최대 동작 전압 중 작은 쪽이다

최대 동작 전압

1500 V

50 MΩ 은 전압이 먼저 걸려 1500 V 에서 소비 전력이 약 44.9 mW 다(1500² / 50.1 MΩ)

동작 온도

-55 ℃ to +155 ℃

70 ℃ 정격 부하 1000 시간 변화는 ±1.0 % 다

사이즈

4527

11.56 × 6.98 × 4.24 mm (단자 포함) · 몰드 열가소성 수지 몸체다

연면 거리

12.5 mm

IEC 60664-1 기준 1250 V 정격으로 적혀 있다

실장

표면실장

단자는 땜납 코팅 청동이며 품번 E 자리가 Sn100 종단이다

값은 CDMM 데이터시트(문서 68041 · 2021년 10월판)의 규격표 · 대표값표 · 발주코드 체계에서 읽었습니다. 품번은 CDMM · R1 값 50M0 · R1 허용오차 F · 분압비 5000(500 대 1) · 비율 허용오차 F · 단자 E(Sn100) · 포장 T 순이며, T 는 250 개 이상 테이프 · 릴 포장입니다(포장표 ET 250 개 · 폭 24 mm 엠보스 테이프 · 13인치 릴). 저항체는 알루미나 기판 위 산화 루테늄 후막입니다.
