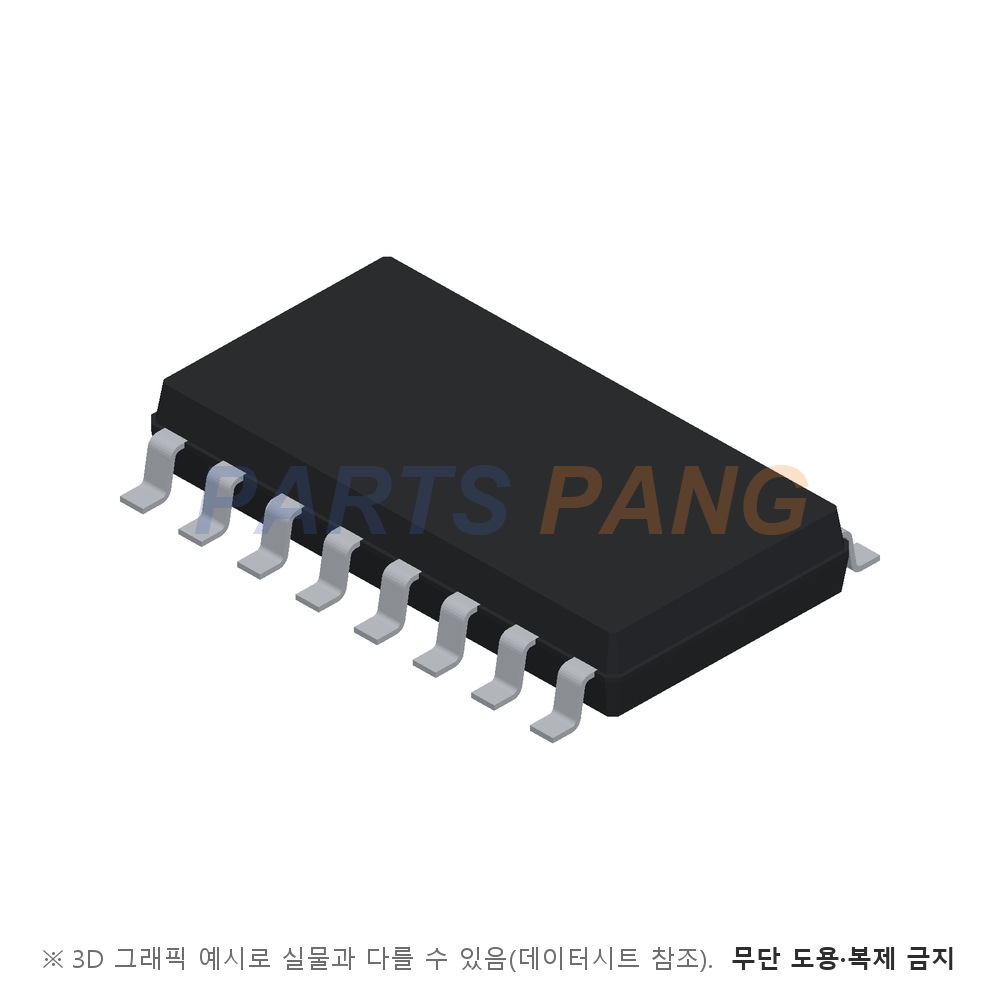

SOMC160310K0FEA 는 Vishay Dale 의 SOMC 후막 저항 네트워크로, 1.27 mm 피치 16핀 미디엄 바디 몰드 소형(SO) 몸체에 10 kΩ 저항 8개를 서로 절연해 넣은 품번입니다. 자동 표면실장 장비에 맞춘 리플로 납땜용 부품으로, 풀업 · 라인 종단 · LED 전류 제한처럼 같은 값 저항을 8개 따로 쓰는 자리에서 낱개 저항을 대신합니다.

저항값

10 kΩ

품번 10K0 자리이며 이 계열 범위는 10 Ω to 1 MΩ 이다

소자 수

8개

SOMC16 의 03 회로는 절연 저항 8개다

회로 구성

Isolated

품번 03 자리이며 소자마다 양쪽 핀이 따로 나온다

허용오차

±1 %

품번 F 자리이며 이 계열 표준은 ±2 % 다(±1 % · ±5 % 선택)

저항 온도계수

±100 ppm/℃

온도 범위 -55 ℃ to +125 ℃ 기준 값이다

TCR 트래킹

50 ppm/℃

-55 ℃ to +125 ℃ 기준 소자 사이 온도계수 차이다

전압계수

50 ppm/V 미만

절연 내압은 200 V(1분) · 절연 저항은 10¹⁰ Ω 초과다

정격전력

0.16 W

03 회로 소자당 70 ℃ 값이며 01 · 05 회로 소자는 0.08 W 다

패키지 정격

1.28 W

SOMC16 03 회로의 70 ℃ 값이며 SOMC14 는 1.125 W · SOMC20 은 1.60 W 다

최대 동작 전압

50 V

P × R 과 50 V 중 작은 쪽이라 이 저항값은 전력이 먼저 걸려 양단 약 40 V 가 한도다

카테고리 온도

-55 ℃ to +150 ℃

데이터시트 기술 사양의 범위이며 온도계수 기준 범위는 -55 ℃ to +125 ℃ 다

사이즈

SO-16

미디엄 바디 · 16핀 치수표 L 11.18 mm · W 7.62 mm · 핀 간격 1.27 mm 다

실장

표면실장

리플로 최고 온도는 +255 ℃ 이며 웨이브 납땜은 제조사 문의 대상이다

소재

몰드 에폭시

단자는 땜납 디핑한 구리 합금이다

값은 SOMC 데이터시트(문서 31508 · 2017년 4월판)에서 읽었습니다. 품번은 SOMC · 핀 16 · 회로 03(절연) · 값 10K0 · 허용오차 F · 포장 EA(무연 테이프 · 릴) 순입니다. 몸체에는 모델 · 회로 번호 · 값 · 허용오차 · 1번 핀 표시 · 날짜 코드가 찍히며, 값은 ±1 % 품번이 4자리 · ±2 % · ±5 % 품번이 3자리입니다. MIL-STD-202 기준 70 ℃ 부하 수명 변화는 ±0.5 % 이고, DSCC 도면 87012 에 같은 계열(SOMC1603)이 등재돼 있습니다.
