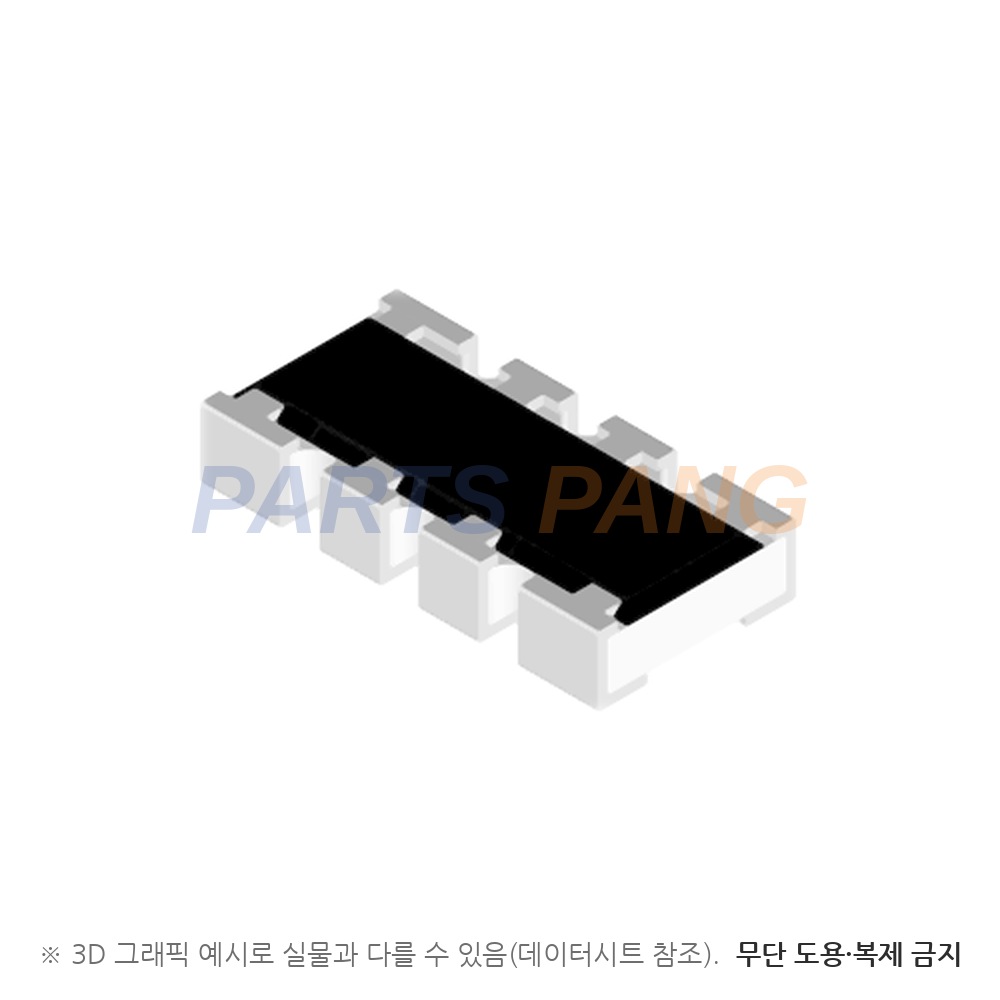

ACASA100221002P100 은 Vishay Beyschlag 의 ACAS 0612 프로페셔널 박막 칩 저항 어레이로, 0603 크기 저항 4개를 서로 절연해 0612 몸체 하나에 넣은 품번입니다. 네 소자가 모두 같은 AE(전부 같은 값) 설계이며, 분압 · 귀환 · 신호 조절 회로에서 같은 값 저항 4개를 한 번에 실장해 면적과 실장 공수를 줄입니다. 단자는 니켈 배리어 위 순주석입니다.

저항값

10 kΩ

R1 = R2 = R3 = R4 인 AE 설계이며 이 계열 저항 범위는 47 Ω to 221 kΩ (E24 · E192) 이다

소자 수

4개

0603 크기 소자 4개가 서로 절연된 4 × 0603 구성이다

회로 구성

Isolated

소자마다 양쪽 단자가 따로 나와 4개를 각각 독립 저항으로 쓴다

허용오차

±0.5 %

정확도 등급 2 의 절대 허용오차이며 매칭은 규정하지 않는다

저항 온도계수

±50 ppm/K

등급 2 의 절대값이며 트래킹은 규정하지 않는다

최대 저항비

1 대 10

TP(두 쌍) 설계에서 R1 · R4 와 R2 · R3 사이에 둘 수 있는 최대 비다

절연 전압

75 V

주위 대비 · 절연 소자 사이 연속 인가 기준이다

정격전력

1/10 W

소자당 70 ℃ 값(데이터시트 0.1 W)이며 패키지 전체는 0.3 W 다

최대 동작 전압

75 V

교류 · 직류 공통이며 소자당 전력이 먼저 걸려 10 kΩ 은 약 31.6 V 가 한도다

동작 온도

-55 ℃ to +125 ℃

허용 막 온도 125 ℃ 기준이다

사이즈

0612

미터법 RR1632M · 1.5 × 3.2 × 0.45 mm · 단자 간격 0.8 mm · 무게 6.6 mg 이다

실장

표면실장

리플로 · 기상 납땜용이며 권장 패드는 G 0.7 · Y 0.7 · X 0.64 · P 0.8 mm 다

값은 ACAS 0612 - Professional 데이터시트(문서 28754 · 2012년 12월판)에서 읽었습니다. 품번은 ACA · 단자 S(볼록 사각) · 크기 A(0612) · R1 · R4 값 1002 · 정확도 등급 2 · R2 · R3 값 1002 · 포장 P1 · 특수 00 순이며, 값 코드는 앞 세 자리 × 10 의 거듭제곱(1002 = 10 kΩ)입니다. P1 은 7인치(180 mm) 릴에 1000 개를 폭 8 mm · 4 mm 피치 종이 테이프로 감은 포장입니다. 70 ℃ 1000 시간 내구 시험 변화는 ±(0.25 % R + 0.05 Ω) 이내입니다.
