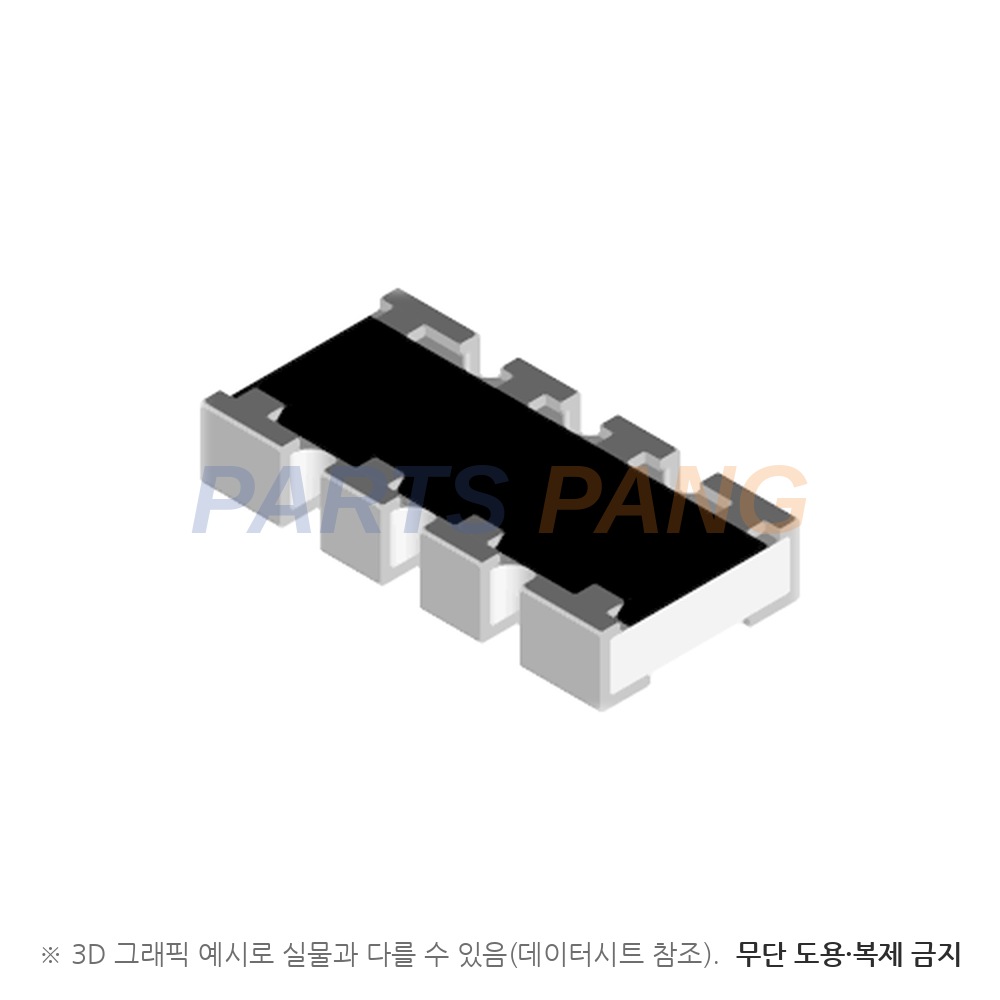

ACASA1002S5002P100 은 Vishay Beyschlag 의 ACAS 0612 정밀 박막 칩 저항 어레이로, 0603 크기 저항 4개를 서로 절연해 0612 몸체 하나에 넣은 품번입니다. R1 · R4 가 10 kΩ · R2 · R3 가 50 kΩ 인 TP(두 쌍) 설계이며, 절대 허용오차 · 온도계수 외에 소자 사이의 상대 허용오차(매칭)와 상대 온도계수(트래킹)를 규정해 정밀 아날로그 · 분압 · 귀환 회로처럼 저항 비율이 중요한 자리에 씁니다. 단자는 니켈 배리어 위 순주석입니다.

저항값

10 kΩ · 50 kΩ

R1 = R4 < R2 = R3 인 TP(두 쌍) 설계이며 두 값의 비 5 는 이 문서의 최대 저항비와 같다

소자 수

4개

0603 크기 소자 4개가 서로 절연된 4 × 0603 구성이다

회로 구성

Isolated

소자마다 양쪽 단자가 따로 나와 4개를 각각 독립 저항으로 쓴다

허용오차

±0.1 %

절대 허용오차이며 소자 사이 상대 허용오차(매칭)는 ±0.05 % 다

저항 온도계수

±25 ppm/K

정밀 등급 S 의 절대값이며 상대 온도계수(트래킹)는 ±15 ppm/K 다

최대 저항비

1 대 5

TP(두 쌍) 설계에서 R1 · R4 와 R2 · R3 사이에 둘 수 있는 최대 비다

절연 전압

75 V

주위 대비 · 절연 소자 사이 연속 인가 기준이다

정격전력

1/10 W

소자당 70 ℃ 값(데이터시트 0.1 W)이며 패키지 전체는 0.3 W 다

최대 동작 전압

75 V

교류 · 직류 공통이며 소자당 전력이 먼저 걸려 10 kΩ 은 약 31.6 V · 50 kΩ 은 약 70.7 V 가 한도다

동작 온도

-55 ℃ to +125 ℃

허용 막 온도 125 ℃ 기준이다

사이즈

0612

미터법 RR1632M · 1.5 × 3.2 × 0.45 mm · 단자 간격 0.8 mm · 무게 6.6 mg 이다

실장

표면실장

리플로 · 기상 납땜용이며 권장 패드는 G 0.7 · Y 0.7 · X 0.64 · P 0.8 mm 다

값은 ACAS 0612 - Precision 데이터시트(문서 28751 · 2013년 4월판)에서 읽었습니다. 품번은 ACA · 단자 S(볼록 사각) · 크기 A(0612) · R1 · R4 값 1002 · 정밀 등급 S · R2 · R3 값 5002 · 포장 P1 · 특수 00 순이며, 값 코드는 앞 세 자리 × 10 의 거듭제곱(1002 = 10 kΩ · 5002 = 50 kΩ)입니다. P1 은 7인치(180 mm) 릴에 1000 개를 폭 8 mm · 4 mm 피치 종이 테이프로 감은 포장입니다. 70 ℃ 표준 모드 1000 시간 변화는 ±0.25 % · 상대 변화는 ±0.125 % 이내이고(AE 기준), AEC-Q200 이 필요하면 ACAS 0612 AT 문서를 보도록 돼 있습니다.
